SDPフォーム SDP埋設型枠工法(NETIS番号:KT-220044-A)

SDPフォームは ”i-Construction” に応える理想的な高耐久性埋設型枠です。
組立にトラス鋼材を使用することを特長としており、施工の合理化と
後打ちコンクリートとの確実な一体化を実現します。

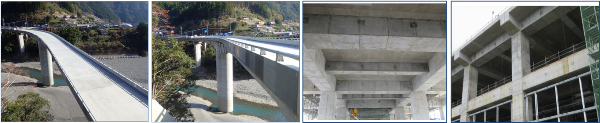

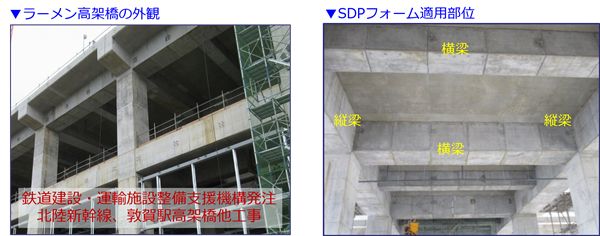

十津川道路今戸高架橋上下部工事(奈良県)       北陸新幹線 敦賀駅高架橋他工事(福井県)


SDPフォームとは?

・SDPフォームは水セメント比30%以下の高強度モルタルを基材とし、耐食性の高いステンレス鉄筋を補強材とした脱型不要の高耐久性埋設型枠です。

・SDPフォームは、パネルに固定したトラス鋼材を組立用鋼材として使用するため、型枠の組立作業を簡略化でき、後打ちコンクリートと確実に一体化します。




SDPフォームのカーボンニュートラルへの貢献

■概要

・埋設型枠工法は、合板型枠を使用しないことと型枠脱型による産業廃棄物の発生を抑制できるため、地球環境負荷の低減に寄与します。
・SDPフォームは製造時に原則として蒸気養生を実施しないため、CO2削減に寄与します。

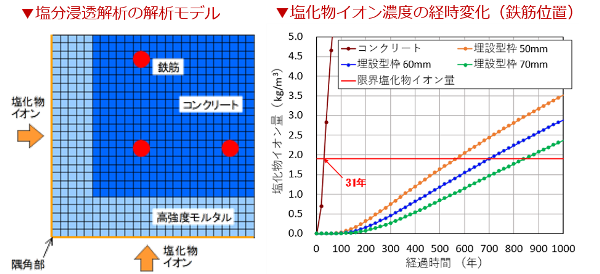

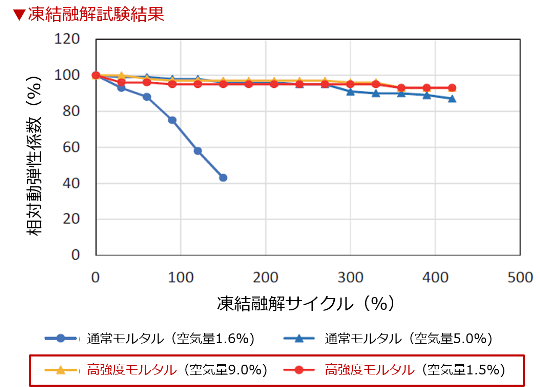

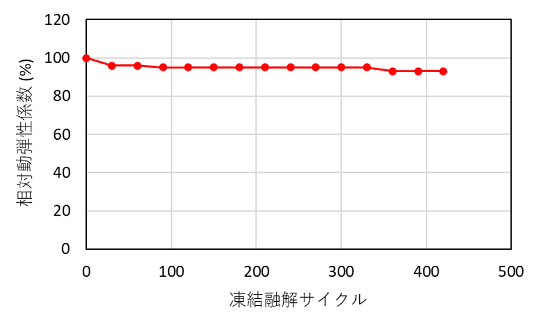

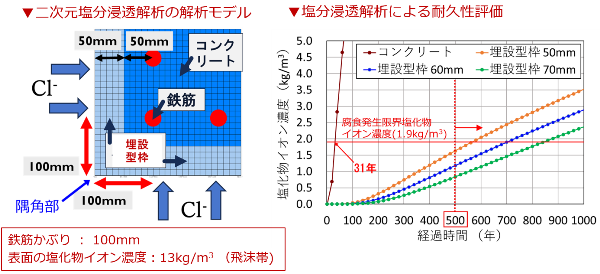

・SDPフォームは基材モルタルのセメントを高炉セメントB種とすることにより、耐塩害性強化による耐久性向上のみならず、副産物の有効利用によるカーボンニュートラルに貢献する建設材料です。
・さらに、細骨材としてIGCCスラグ(石炭ガス化スラグ)やFAを有効使用することにより、カーボンニュートラル推進に貢献します。

【技術資料】石炭ガス化溶融スラグを用いた高強度モルタルの力学性能および耐久性


SDPフォームのユニット化による急速施工

■概要

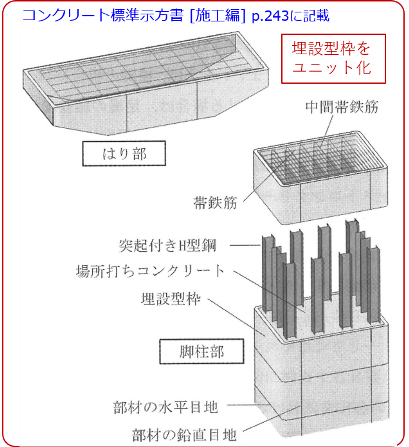

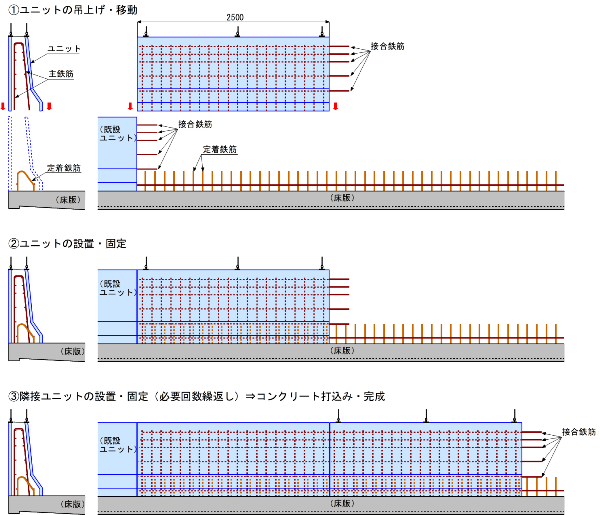

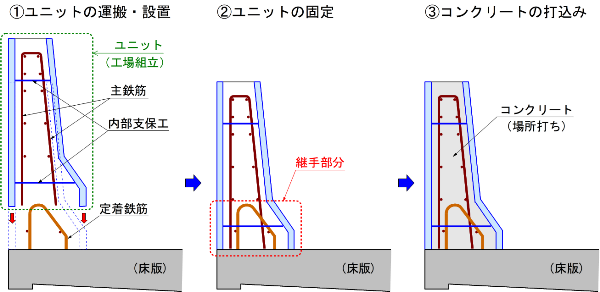

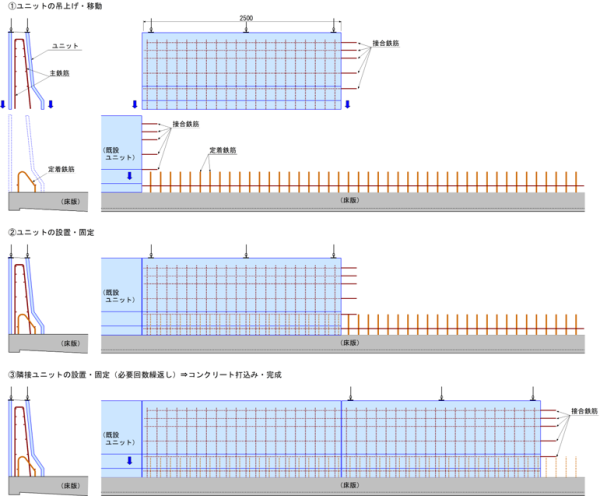

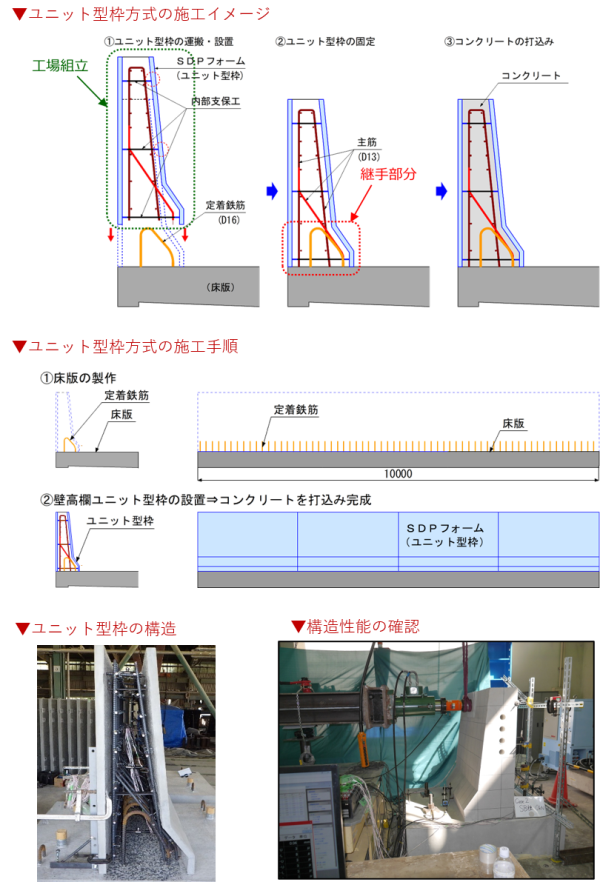

・函体状に組み立てたSDPフォームを現場に運搬・設置し、函体にコンクリートを打ち込んで完成させる急速施工技術です。
・ユニット化したSDPフォーム函体の内部に鉄筋と支保工を組み込むことにより、現場での煩雑な作業が省略できます。
・SDPフォーム函体は、製品工場あるいは現場の作業ヤードで組み立てることが可能です。

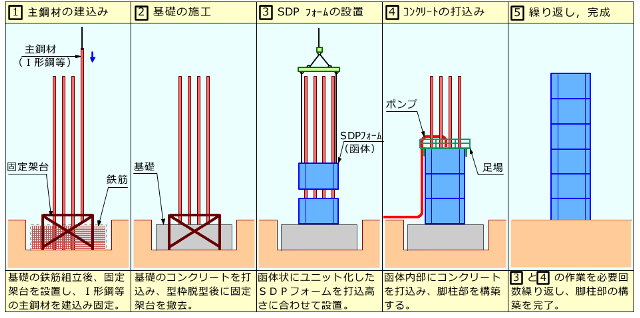

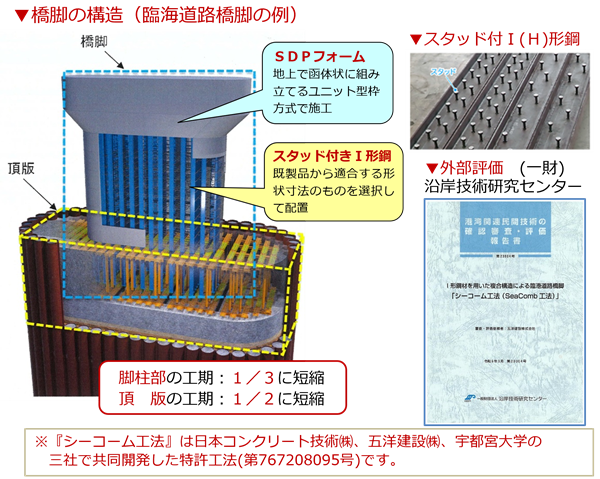

・主鉄筋をI形鋼などの主鋼材に置き換え、型枠をSDPフォーム函体とした橋脚の施工手順を下図に示します。張り出し梁部をユニット化して施工することも可能です。


SDPフォームの製造

■概要

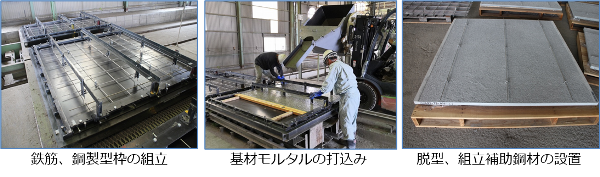

・SDPフォームは特殊なミキサを必要とせず、通常の二次製品工場で製造が可能です。

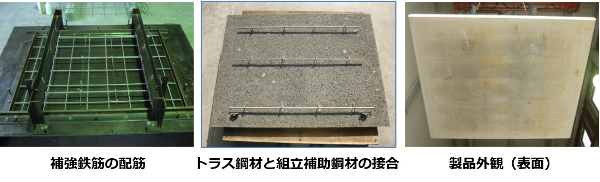

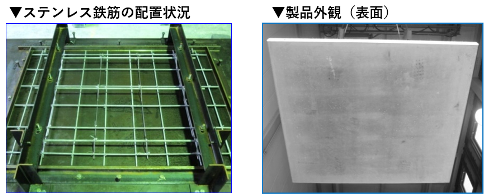

・SDPフォームは、鋼製型枠内に鉄筋を組み立てた後、基材モルタルを打込んで製作します。
・SDPフォームの 現場への運搬は、パレット(横積み)かラック(縦積み)を用いて行います。


SDPフォームの適用事例(道路橋上部工壁高欄の施工)

■概要

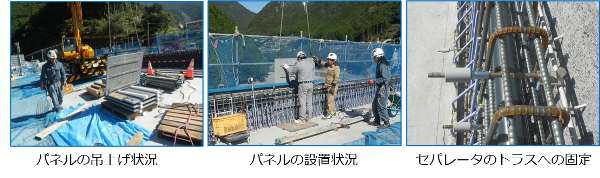

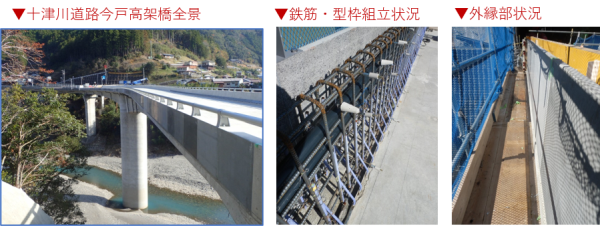

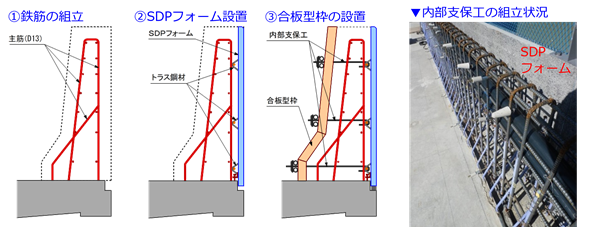

・国土交通省近畿地方整備局奈良国道事務所発注の「十津川道路今戸高架橋上下部工事」において、壁高欄の施工にSDPフォームを適用しました。
・壁高欄の外縁部に脱型不要のSDPフォームを適用したことにより、壁高欄構築に関わる殆どの作業を床版上で行うことができ、工程を大幅に短縮することができました。


SDPフォームの技術資料

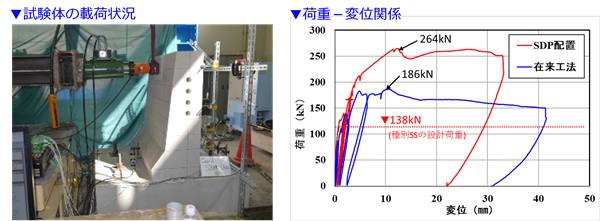

 技術資料として、壁高欄の施工自責、東京工業大学で実施した耐震補強工法に関する研究、工法紹介リーフレット、構造性能に関する対外発表論文をご参照下さい。

 技術資料(SDPフォーム)
 壁高欄施工への適用
(今戸高架橋)
 リーフレット


 No  SDPフォームの対外発表文献資料
11 横関康祐,中澤優,本多俊介,篠田佳男:石炭ガス化溶融スラグを用いた高強度モルタルの力学性能および耐久性,セメントコンクリート論文集,pp.436-442, 2022
10 宇野州彦,池野勝哉,出町元大,青田洸希,Thay Visal,藤倉修一,篠田佳男:短繊維およびステンレス鉄筋を補強材とした埋設型枠の曲げ載荷試験,土木学会第77回年次講演会,pp.29-30, 2022
9 藤倉修一,小島侑城,Nguyen Minh Hai,河野一徳:SUS鉄筋補強埋設型枠を有する柱を想定した梁部材の耐荷性能実験,コンクリート工学年次論文集,Vol.41, No.2, pp.1111-1116, 2019
 8 立石和也,篠田佳男,大嶋義隆,松本浩嗣,二羽淳一郎:ステンレス鉄筋使用パネルとPCストランド併用によるRC柱のじん性補強工法,第5回コンクリート技術大会(盛岡)論文集,pp.271-278
7 立石和也,篠田佳男,大嶋義隆,二羽淳一郎:ステンレス鉄筋使用パネルとPCストランド併用によるRC柱のじん性補強効果,コンクリート工学年次論文集,Vol.37, No.2, pp.1381-1386, 2015
 6 立石和也,篠田佳男,大嶋義隆,二羽淳一郎:極細径ステンレス鉄筋を用いたパネルとPCストランド併用によるRCはりに対するせん断補強効果,土木学会第69回年次講演会,pp.247-248, 2014
5 河野一徳,篠田佳男,清宮理:極細径ステンレス鉄筋で補強した高耐久性埋設型枠の実用化について,第3回コンクリート技術大会(郡山)講演会,pp.227-230, 2013
 4 河野一徳,菅家洋一,渡辺弘,篠田佳男:極細径ステンレス鉄筋を使用した高耐久性埋設型枠の開発・実用化,第2回コンクリート技術大会(仙台)講演会,pp.69-74, 2012
 3 河野一徳,篠田佳男:ステンレス鉄筋を補強材とした埋設型枠の開発,第1回コンクリート技術大会(会津)講演会,2011
 2 河野一徳,篠田佳男,安同祥,清宮理:ステンレス鉄筋を補強材とした埋設型枠の開発,土木学会第66回年次講演会,pp.915-916, 2011
 1 篠田佳男,清宮理,河野一徳,佃有射:ステンレス鉄筋使用埋設型枠の耐荷性能に関する基礎的研究,土木学会第65回年次講演会,pp.1301-1302, 2010

※番号をクリックすると本文(pdf)がダウンロードできます。
