温度ひび割れ対策SOLUTION OF MASSIVE CONCRETE
温度ひび割れ抑制対策の最適解
弊社は、創業から２０年間にわたり「温度ひび割れ対策」を主要業務として取り組んでまいりました。ゼネコン出身で経験豊富な技術者が、着手前検討から対策立案まで迅速にサポートいたします。
【検討事例と対策】構造物の写真をクリックすると検討の概要がご覧になれます。

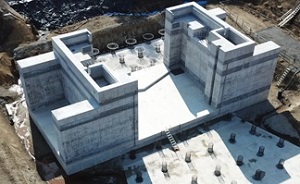

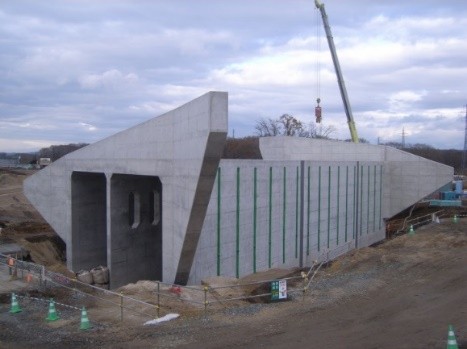

| 橋台（NDリーバー工法） | 橋台（ＮＤリーバー工法） | 橋台（ＮＤリターダー工法） |
 |
 |
 |
| 橋脚（ＮＤリーバー工法） | 橋脚（ＮＤリターダー工法） | 橋脚（ＮＤリターダー工法） |
 |
 |
 |

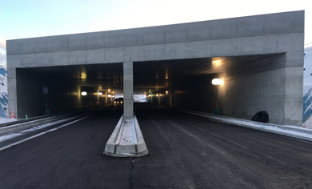

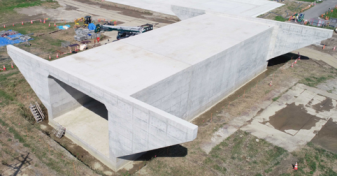

| 函渠工（ＮＤリターダー工法） | 函渠工（ＮＤリターダー工法） | 函渠工（ＮＤーＷＡＬＬ工法）） |
 |
 |
 |

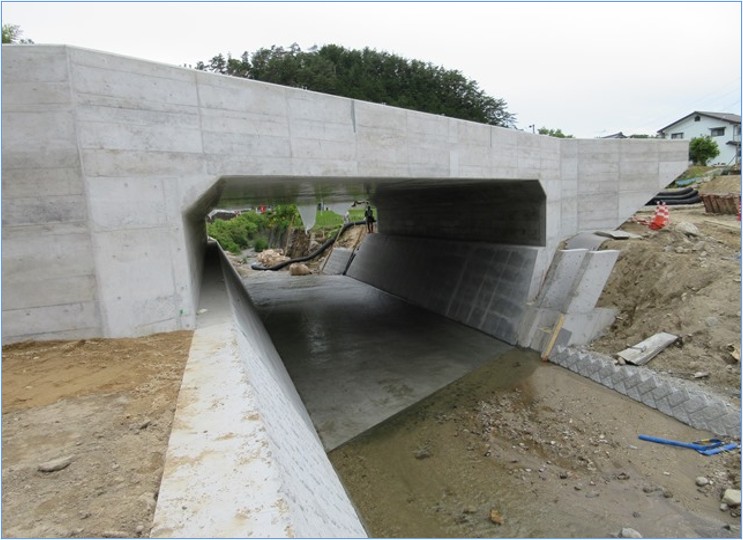

| 水路（ＮＤリターダー工法） | 水門（ＮＤリターダー工法） | 水路（ＮＤリターダー工法） |
 |
 |
 |

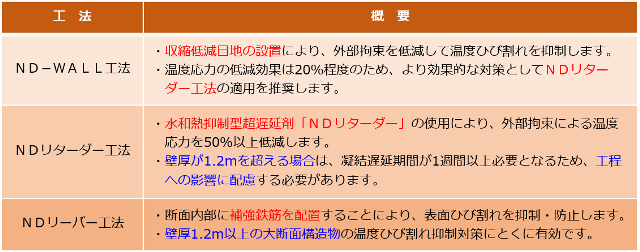

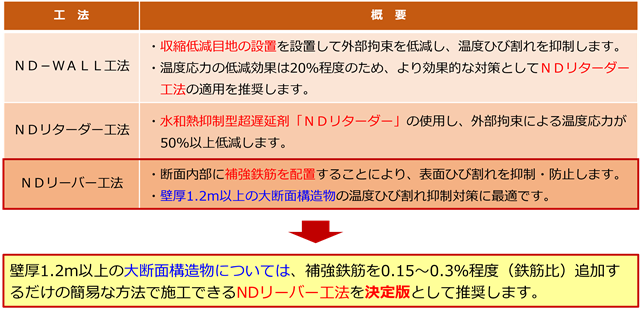

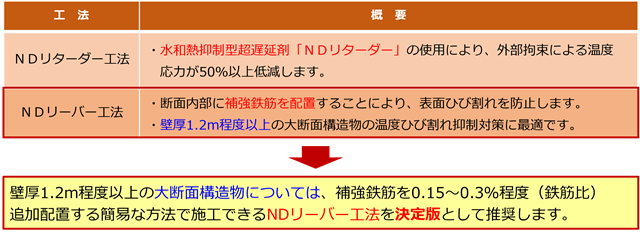

NDシリーズの適用について
温度ひび割れの抑制は、①体積変化の抑制、②外部拘束の低減、③ひび割れ幅の抑制が基本となります。弊社オリジナル技術の「NDシリーズ」のうち、ND-WALL工法とNDリターダー工法は②、NDリーバー工法は③にそれぞれ基づいている対策技術です。
技術資料
温度ひび割れ抑制対策について、「NDシリーズ」を中心に解説しています。
土木構造物への対応
マスコンクリートとしての取扱いが必要な部材寸法の目安として、土木学会コンクリート標準示方書に、「広がりのあるスラブについては厚さ80～100cm以上、下端が拘束された壁では厚さ50cm以上」と記述されています。近年はとくにひび割れ抑制に対する発注者の要求が厳しくなっていることをふまえ、３次元ＦＥＭ温度応力解析により温度ひび割れ抑制対策の検討を行います。
建築構造物への対応
マスコンクリートの定義として、JASS５において「部材断面の最小寸法が大きく、かつ結合材の水和熱による温度上昇で有害なひび割れが入るおそれがあるコンクリート部分」と記載されています。また、「適用箇所は部位・部材ごとに特記によること」とし、「特記に際しては、最小断面寸法が壁状部材で80cm以上、マット状部材・柱状部材で100cm以上がマスコンクリートとみなす目安となる」としています。このことをふまえ、解析対象部位の選定から３次元温度応力解析による温度ひび割れ対策の検討までを実施します。
| 技術資料（温度ひび割れについて） ～NDシリーズによる温度ひび割れの抑制～ |

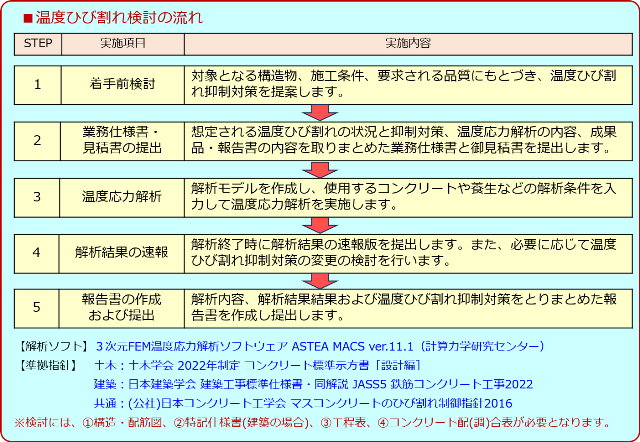

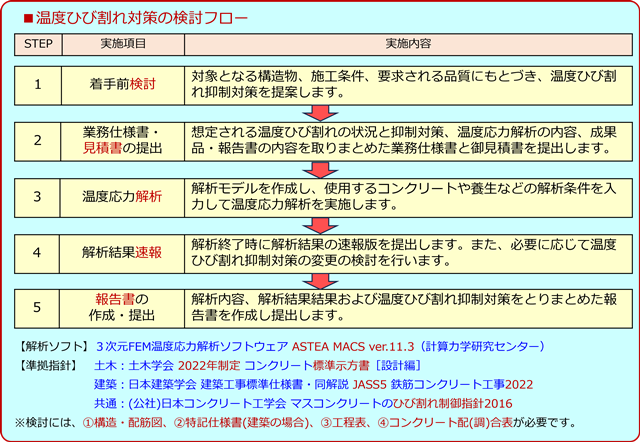

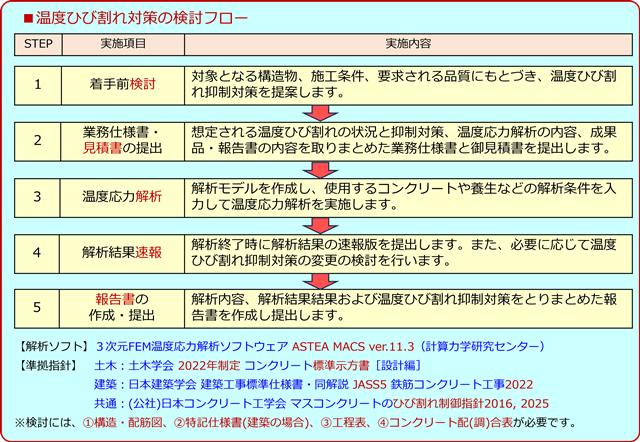

検討フロー
・温度ひび割れ対策の検討は、以下のフロー（５ステップ）にしたがって実施します。
・対策を決めてから解析を行うことを原則としており、時間とコストを縮減できます。
温度応力解析の検討費用
